Tuş, ekran ve LED pencerelerini baskı referansıyla aynı geometride kesme
Membran switch ve grafik panel kesim kalıbı

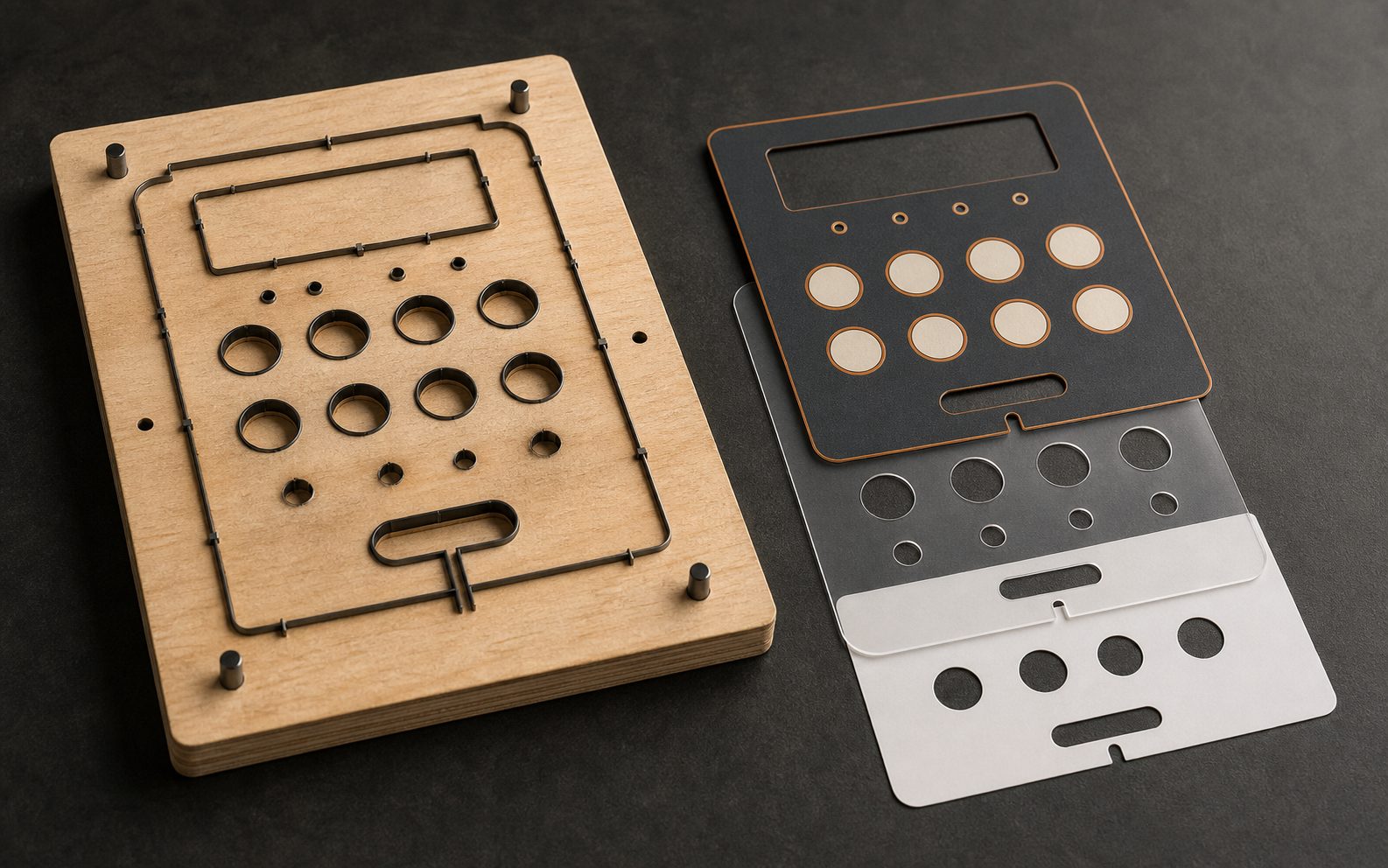

Membran switch veya grafik panel işinde her katman aynı dış biçme sahip görünse de kesim görevi farklıdır. Üst grafik katmanında tuş ve ekran pencereleri, ara spacer katmanında devre boşlukları, ayırıcıda ise tam ya da kontrollü kesim alanları bulunabilir. CNC lazer kesimli kalıp tablasında hazırlanan çelik bıçak geometrisi, onaylı baskı ve katman çizimlerini üretim referansına dönüştürür.
Hangi katmanlar için kesim kalıbı hazırlanır?
Düz tabaka hâlindeki grafik overlay, yapışkan spacer ve ayırıcı liner katmanları farklı kesim derinliği veya ayrı kalıp geometrisi isteyebilir. Her katmanın kesim çizimi ayrı değerlendirilir; aynı dış kontura sahip olması, tüm iç pencerelerin de aynı olacağı anlamına gelmez.
- Grafik panel dış konturu
- Tuş, ekran ve LED pencereleri
- Yapışkan spacer iç boşlukları
- Ayırıcı liner ve montaj referansları
Baskı ve kesim nasıl eşleştirilir?
Onaylı grafik dosyası ile kesim katmanı 1:1 ölçekte karşılaştırılır. Görsel merkez, ikon veya yazı yerine tanımlı referans noktaları kullanılır. Çoklu tabaka yerleşiminde parça yönü, baskı pozası ve katmanların montaj yönü aynı veri setinde korunur.
- Ayrı baskı ve kesim katmanları
- Tuş merkezi ile pencere geometrisi
- Ekran ve LED açıklıklarının koordinatı
- Tabaka yönü ile montaj referansı
Hizmetin kapsamı ve teklif girdileri nelerdir?
Bu hizmet grafik overlay, spacer ve liner için kesim kalıbı üretimidir; elektronik devre tasarımı, serigrafi baskı, metal dome montajı veya panel kabartma hizmeti değildir. Tam kesim ya da taşıyıcı üzerinde kontrollü kesim kararı, katman yapısı ve gerçek malzeme numunesi görüldükten sonra verilir.
- Onaylı artwork ve ayrı kesim çizimi
- Her katmanın malzeme adı ve kalınlığı
- Basılı panel ile yapışkan/liner numunesi
- Tam kesim veya taşıyıcıda kalma beklentisi
Sık sorulan sorular
1Baskı dosyasından kesim çizgisi çıkarılabilir mi?
Baskı dosyası referans olur, ancak üretim için tuş, ekran, LED ve dış konturun ayrı teknik kesim katmanı olarak onaylanması gerekir.
2Tüm katmanlar tek kalıpla kesilir mi?
Her zaman değil. İç boşluklar ve kesim derinliği katmana göre değişebileceği için overlay, spacer ve liner ayrı değerlendirilir.
3Elektronik devre veya panel baskısı da yapıyor musunuz?
Hayır. Bu sayfanın kapsamı düz katmanlar için çelik bıçaklı kesim kalıbı üretimidir; elektronik tasarım, baskı ve montaj kapsam dışıdır.
4Overlay, spacer ve liner çizimleri nasıl ayrı hazırlanmalıdır?
Her katmanın dış konturu ve kendi iç boşlukları ayrı kesim katmanında gösterilmelidir. Aynı dış biçime sahip katmanlarda tuş, ekran ve yapışkan boşluklarının aynı olduğu varsayılmaz; montaj yönü ortak referansla korunur.
5Tuş ve LED pencereleri için yalnız grafik merkezini göstermek yeterli mi?
İkon veya yazı merkezi tek başına teknik kesim referansı değildir. Tuş, ekran ve LED açıklıklarının koordinatları, boyutları ve tanımlı montaj referansları onaylı çizimde yer almalıdır.
6Panel katmanında tam kesim mi, liner üzerinde kalma mı istenmeli?
Katmanın montajda nasıl kullanılacağı talepte açıkça belirtilmelidir. Tam ayırma ile taşıyıcı üzerinde kontrollü kesim farklı görevlerdir; malzeme, yapışkan ve liner yapısı bu kararla birlikte değerlendirilir.
7Çoklu panel yerleşiminde katman yönü neden önemlidir?
Tabaka yönü, baskı pozası ve montaj referansı katmanların birbirine oturmasını etkiler. Aynı çizimin farklı yönlerde çoğaltılması isteniyorsa bütün katmanlarda aynı referans sistemiyle gösterilmelidir.
