Conta kesim bıçağı:
NBR ve kauçuk formu

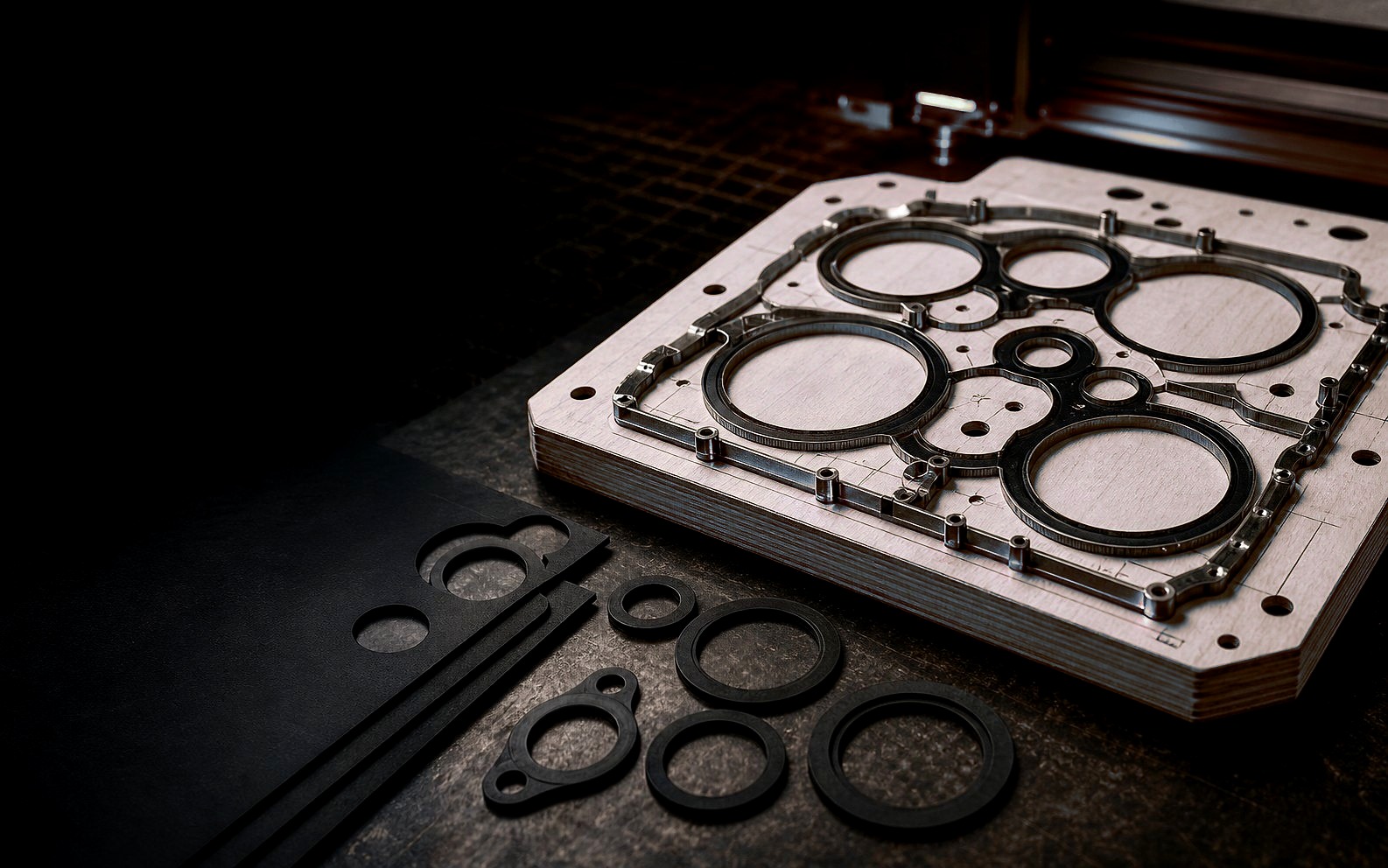

Conta kesim bıçağı, atölyede conta kesim kalıbı adıyla da istenir. Conta kalıbında ölçü kadar malzemenin geri yaylanması, delik formu ve parçanın tabakadan nasıl ayrıldığı önemlidir. Bıçak planı bu yüzden yalnızca dış kontur değil, üretim davranışı olarak hazırlanır.
Bu kalıp hangi işte kullanılır?
Conta kesim bıçağı ve conta kesim kalıpları; sızdırmazlık parçası, ara parça, keçe, sünger, kauçuk ve ince metal destekli teknik formlar için kullanılır. Malzeme ezilmesi ve delik içi temizliği işi doğrudan etkiler.
Çizim, numune veya ölçülü fotoğraf üzerinden dış hat, delik, kanal ve özel çentikler ayrı ayrı kontrol edilir.
- NBR, EPDM, kauçuk ve sünger conta
- Keçe, eva, mantar ve teknik levha parçaları
- Alüminyum, bakır ve ince destekli formlar
- Tek adet numune veya çoklu üretim pozası
Kalıplı ve kalıpsız üretimi karşılaştırmak, bıçak ile takım arasındaki ilişkiyi anlamak için conta bıçakları ve conta kalıpları rehberini inceleyebilirsiniz.
Üretimden önce kontrol ettiğimiz noktalar
Sızdırmazlık işlerinde birkaç onda milimetrelik fark montajı etkileyebilir. Bu yüzden iç delik, dış kontur ve malzeme sıkışması beraber okunur.
- İç/dış ölçü, delik çapı ve köşe radyüsü
- Malzeme sertliği, kalınlık ve sıkışma payı
- Tabaka yerleşimi, fire ve çoğaltma adedi
- Bıçak tipi, itici lastik ve taban seçimi
Teklif için birlikte netleşen bilgiler
Malzeme adı ve kalınlığı teklifin ana girdisidir. Teknik resim yoksa sağlam numune üzerinden çizim çıkarılabilir.
- Teknik çizim veya ölçülü numune
- Malzeme cinsi, kalınlık ve sertlik
- İç delik ve dış form toleransı
- Adet, tabaka ölçüsü ve teslim beklentisi
Sık sorulan sorular
1Conta kalıbı hangi malzemeleri keser?
NBR, EPDM, kauçuk, sünger, keçe, eva ve bazı ince destekli teknik levhalar için kalıp hazırlanabilir.
2Teknik resim olmadan conta bıçağı yapılır mı?
Evet. Sağlam numune ölçülür, çizime alınır ve üretim toleransı müşteriyle netleştirilir.
3Küçük delikler temiz çıkar mı?
Delik çapı, malzeme sertliği ve kalınlık birlikte değerlendirilir. Gerekirse zımba veya farklı bıçak çözümü önerilir.
4Conta bıçağı ile conta kesim kalıbı aynı şey mi?
Aynı takımın iki adı. Çelik kuralın kontrplağa gömüldüğü bıçaklı kalıba atölyede ikisi de denir; sipariş verirken hangisini söylediğiniz fark etmez.
5Conta çiziminde cıvata deliklerini nasıl ölçülendirmeliyim?
Dış konturla birlikte delik çaplarını, merkezlerini ve varsa referans eksenini gösterin. Yalnız dış çap veya toplam en-boy bilgisi montaj deliklerinin yerini tanımlamaz.
6Aşınmış contadan kalıp yaptırırken hangi ölçüye güvenilir?
Eski conta sıkışmış, uzamış veya yırtılmış olabilir. Sağlam numune, onaylı teknik resim ve kritik montaj ölçüleri birlikte karşılaştırılmalıdır; kullanımda bozulmuş kenar doğrudan yeni kontur kabul edilmez.
7Yapışkanlı conta levhasında tam kesim ve yarım kesim nasıl tarif edilir?
Kesilecek katmanları ve taşıyıcının ürün üzerinde kalıp kalmayacağını belirtin. Malzeme ile liner bilgisi birlikte verilmelidir; üst katmanın kesilmesi ile bütün levhanın ayrılması farklı iş tanımlarıdır.
8Kalıp siparişi conta malzemesinin sızdırmazlık uygunluğunu da belirler mi?
Malzemenin sıvı, sıcaklık ve basınç koşullarına uygunluğu ürün tasarımının parçasıdır. Kalıp siparişinde onaylı malzeme ve parça geometrisi kullanılır; kesim kalıbı bu çalışma koşulları için performans belgesi yerine geçmez.
