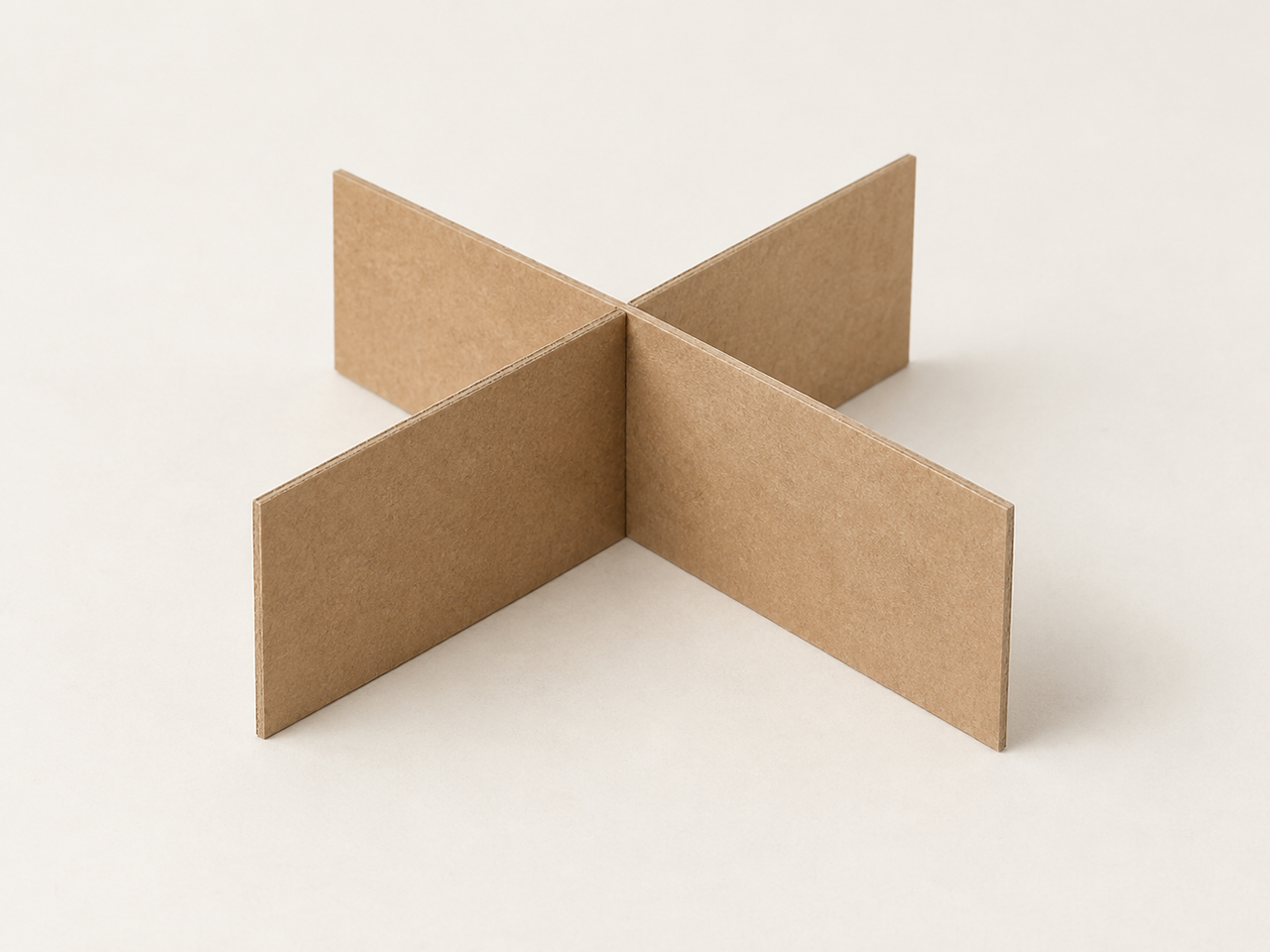

Kutu içindeki karton separatör, ürünler arasına bölme oluşturan birbirine geçen parçalardan kurulabilir. Kalıp siparişinde yalnız dış en ve boy verilirse parçalar kesilir, fakat geçmelerin fazla sıkı veya gevşek olması montajı aksatabilir. Bu rehber karton ve oluklu mukavva bölmelerin kesim geometrisine odaklanır; hazır separatör satışı anlatmaz.
Gramaj yerine gerçek kalınlığı kontrol edin
Geçme yuvasının karşısına başka bir karton parça girer. Bu nedenle kritik veri, malzemenin ölçülen kalınlığı ve sıkışma davranışıdır. Gramaj tek başına yuva enini vermez. Oluklu mukavvada dalga yönünü de işaretleyin; ezilmiş bir numune, kullanılacak malzemeyi doğru temsil etmeyebilir.

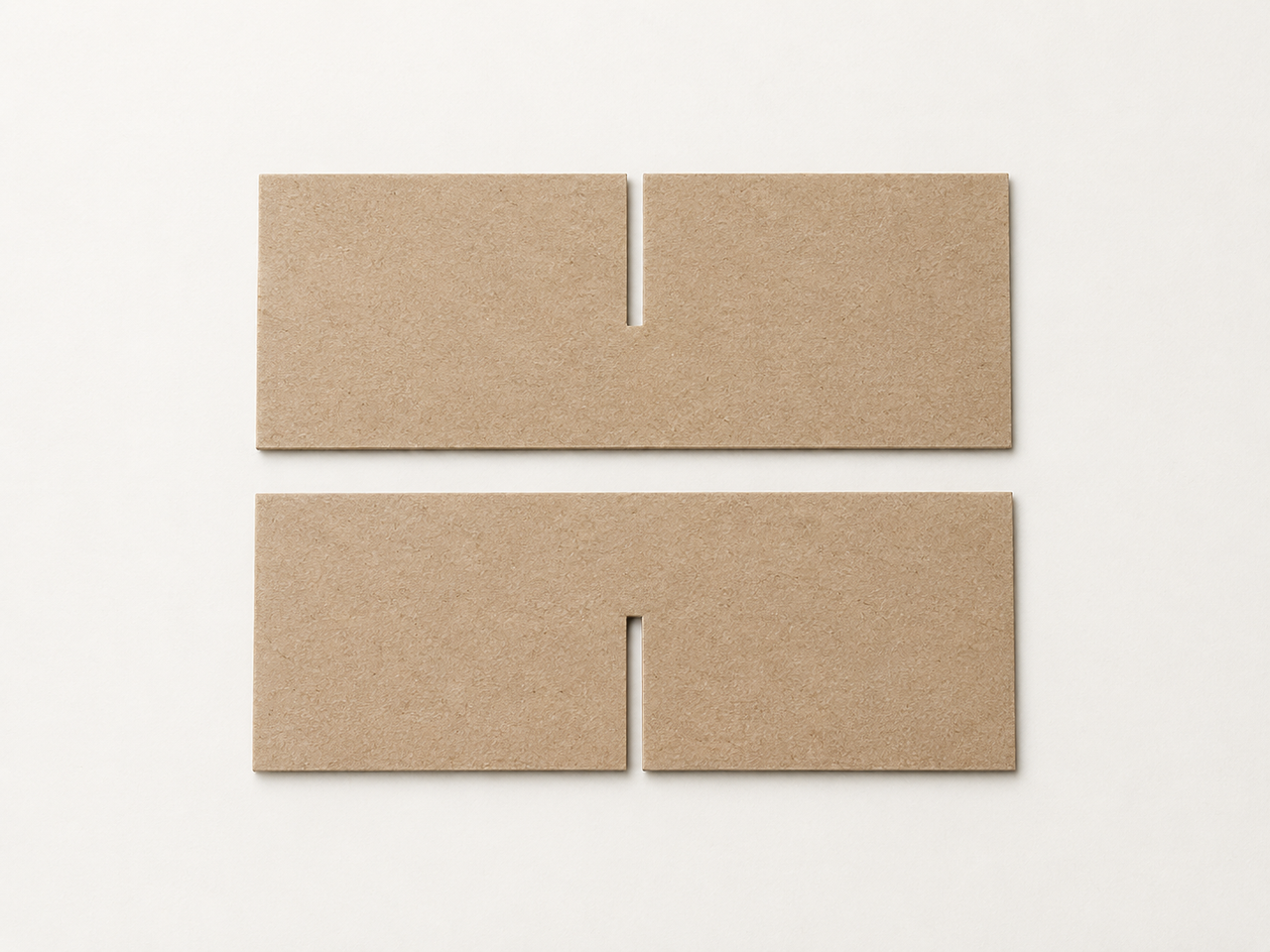

Yuva eni ve derinliğini ayrı belirtin
En, karşı parçanın ne kadar sıkı oturacağını; derinlik ise parçaların nerede buluşacağını etkiler. Basit eş yükseklikte bir çapraz bölmede iki yuvanın toplam derinliği parça yüksekliğiyle ilişkilidir. Ancak her ürün için yarım derinlik kuralı uygulanmaz: farklı yükseklik, taban oturuşu ve üst kenar beklentisi çizimde çözülür.
Parça takımını ve montaj yönünü gösterin
A ve B parçalarının kodlarını, adetlerini ve yuvaların giriş yönlerini yazın. Bir parçanın yuvası yukarıdan, eşinin yuvası aşağıdan giriyorsa çizimde bu ilişki görülmelidir. Kutu iç ölçüsü, hücre aralıkları ve ürünün temas edeceği bölgeler aynı revizyonda yer alır. Tek bir parçanın çizimi tam takımın uyumunu göstermez.
Sıkı geçmeyi sağlamlık garantisi saymayın
Montajda yırtılma, dalga ezilmesi, boşluk ve parçanın yukarıda kalması ayrı belirtilerdir. Üretici kendi malzemesiyle kurulmuş takımı gerçek kutu içinde inceler. Kalıp revizyonu bu gözleme dayanır. Bölmenin ürünü taşıma sırasında koruduğu veya belirli bir yükü taşıdığı, yalnız çizime bakılarak söylenmez.
Kalıp siparişi için gönderilecek bilgiler
- A/B parça çizimleri ve parça adetleri
- Kutu iç ölçüsü ve istenen hücre düzeni
- Malzeme kalınlığı ve dalga yönü
- Yuva eni, derinliği ve montaj yönü
- Kurulmuş takım fotoğrafı veya numune
Çizim ve malzeme bilgisiyle birlikte koli içi separatör kalıbı hizmetini inceleyebilirsiniz.
